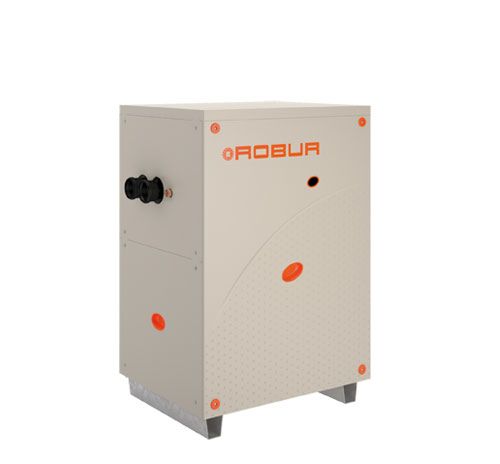

Absorpční tepelné čerpadlo GAHP‑WS (voda/voda)

  • KOMBINOVANÁ ÚČINNOST TOPENÍ A CHLAZENÍ AŽ 244%

  • ZVÝŠENÍ ENERGETICKÉ KVALIFIKACE BUDOVY

  • EMISE CO2 POD POŽADOVANOU HRANICÍ

Unikátní  plynové absorpční tepelné čerpadlo využívající zemního plynu a nízko potenciální energie z vodních zdrojů. Technologie vhodná pro vytápění, přípravu teplé vody a chlazení zejména pro administrativní objekty a stavby s multifunkčním využitím jako jsou (hotely, aqua-parky), průmyslové objekty s odpadním teplem.

Energetická třída: A++

Nezávazná poptávka

Popis

Výhody:

  • Nejvýhodnější systém vytápění pro zlepšení energetické klasifikace budov – narůstá hodnota nemovitosti.
  • Kombinovaná účinnost pro topení a chlazení až 244 %, využití zdroje pro vytápění až 174 %.
  • Hodnoty emisí se pohybují pod požadovanou hranicí ekologické značky „Modrý anděl“ (www.blauer-engel.de).
  • Používá tradiční polypropylenové potrubí pro odtah spalin a sání spalovacího vzduchu. Povolená ztráta spalovacího okruhu až 80 Pa dovoluje prodloužit odtahy až na 20 m.
  • Snižuje na minimum spotřebu elektrické energie díky využití plynu jako hlavního zdroje energie. Pro výrobu více než 40 kW tepla je spotřeba elektřiny nižší než 0,5 kW.

Jak funguje tepelné čerpadlo?

Služby a základní ceny

CENY TEPELNÝCH ČERPADEL ROBUR GAHP: Vzhledem k rozsáhlému množství variant, které technologie GAHP nabízí, doporučujeme ceny samostatných tepelných čerpadel nebo jejich sestav konzultovat s odborným pracovníkem naší firmy.

DATA | zasobnik_obrazku_sluzby | Sluzby_cerpadla.jpg
více informací o službách ROBUR GAHP

Technické parametry

Vytápěcí režim
Energetická třída ErP (55 °C): A++
G.U.E.(2) (Gas Utilization Efficiency) - pracovní bod W10/W35: 174 %
Tepelný výkon - pracovní bod W10/W35: 43,9 kW
Energie z obnovitelných zdrojů - pracovní bod W10/W35: 17,6 kW
G.U.E. (Gas Utilization Efficiency) - pracovní bod W10/W50): 165 %
Tepelný výkon - pracovní bod W10/W50): 41,6 kW
Energie z obnovitelných zdrojů - pracovní bod W10/W50): 16,6 kW
Maximální teplota výstupní vody pro vytápění/užitkovou vodu:  65/70 °C

Chladicí režim
Výkon chlazení - pracovní bod W7/W35: 17,6 kW
Výkon topení z kondenzátoru - pracovní bod W7/W35: 43,9 kW
Výkon chlazení - pracovní bod W7/W50: 14,7 kW
Výkon topení z kondenzátoru - pracovní bod W7/W50: 39,9 kW

Kombinovaný režim
Pracovní bod W10/W35 - Celkový výkon: 244 %
Pracovní bod W10/W50 - Celkový výkon 231 %

Jmenovitý elektrický příkon(3): 0,41 kW
Akustický výkon Lw (4): 70,4 dB(A)
Hladina hluku Lp v 5 metrech (5): 48,4 dB(A)

(1) Jmenovité podmínky v souladu s  EN 12309-2.
(2) Ekvivalentní  COP 4.35 počítáno s topným faktorem 2.5 přeměny energie.
(3) ± 10% v závislosti na napájecím napětí a toleranci elektriického příkonu motorů.
(4) Měřeno v souladu s  EN ISO 9614.
(5) Ve volném prostoru zepředu, faktor přímosti 2

Více technických parametrů naleznete v sekci DOKUMENTACE.

Technologie: Plynová absorpční tepelná čerpadla GAHP

Příslušenství

Antivibrační podložky pro řadu GAHP

Antivibrační podložky pro řadu GAHP

Antivibrační podložky se  instalují na nosnou základnu samostatných tepelných čerpadel i čerpadel v linku, čímž je eliminováno přenášení vibrací.

Digitální ovladač DDC -

Digitální ovladač DDC

Základní řízení jednotek v kaskádě je zajištěno pomocí ovladače DDC (direct digital controler), který zajišťuje:

  • kaskádové řízení zdrojů-dle nastavených parametrů a aktuální potřeby na dodávku energie je vždy v provozu jen nezbytně nutný počet jednotek, přičemž jako první jsou vždy využity ty s  nejmenším počtem provozních hodin.
  • zadání provozních parametrů (požadovaná teplota, počet stupňů kaskády, ekvitermní křivka).
  • komunikaci s nadřazeným systémem MaR pomocí protokolu MODBus RTU 2.0.
Interface RB100 a RB200 -

Interface RB100 a RB200

RB 100 a RB 200 je zařízení vyvinuté pro řízení aplikací sestavených z topných/chladicích jednotek Robur a absorpčních tepelných čerpadel Robur ve spolupráci s digitálním ovladačem DDC.

Funkce:

  • zpracování maximálně čtyř požadavků na zdroj vytápění, chlazení a dvou nezávislých požadavků na ohřev TUV (analogové vstupy 0-10 V nebo digitální ON/OFF)
  • regulátor pro ovládání třícestných přepínacích ventilů-typicky pro ohřev TUV nebo sezónní přepínání topení/chlazení pro soustavy s dvoutrubkovým rozvodem
  • interface RB200-umožňuje kombinaci tepelných čerpadel Robur s kotli jiné značky ve společné kaskádě řízené DDC
Komunikační kabel CAN - BUS -

Komunikační kabel CAN - BUS

Komunikační kabel CAN-BUS slouží k propojení tepelného čerpadla nebo celé sestavy teplených čerpadel s digitálním ovladačem DDC.

Komunikátor GPRS -

Komunikátor GPRS

GPRS komunikátor je rozšiřující modul pro vzdálené monitorování provozních dat a chybových hlášení z DDC a následnou optimalizaci zdrojů v konkrétním provozu.

Zajišťuje:

  • kontinuální zaznamenávání provozních dat a chybových hlášení,
  • monitoring a dohled zařízení Robur,
  • vzdálenou optimalizaci provozu-nastavení ekvitermních křivek, nastavení časovačů, konstant pro řízení kaskády i spouštění bivalentního zdroje.

Dokumentace
